新しい制御基板


何年かぶりに新しい基板を発注しました。
今度はネットワークで使えるようにしたもので
いろいろ面白いものが出来るのではないかと思っています。
まずは手始めにサーバーようにネットワーク電源コンセントを
作ろうかと思っています。
サーバーってWindowsベースなのでハングアップしたときに
遠隔からはなんともならないんですよね
こんなとき遠隔で電源コンセントがON/OFFできればいいです。
[PR]
by makkachi | 2011-06-29 08:00 | New Device | Comments(0)

NEW AAG Cloud Watcher 風力計バージョン


先日から感雨センサーの調子の悪かった雲センサーを取り替えることにしました。
もう少し耐久性が良いといいのですが....

注文しすぐに発送していただいたのですが
相変わらずマドリッドの郵便局で1週間足止め
忘れたころに荷物が動き出し通関をとおり届きました。この間、2週間。

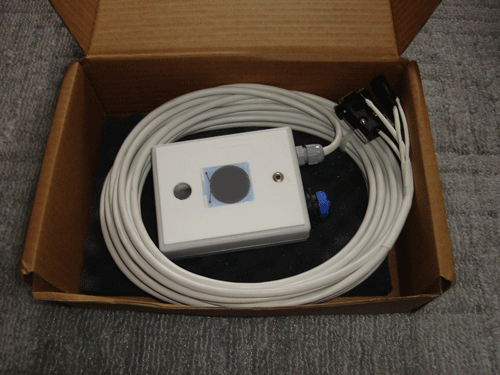

新型は以前のモデルと同じプラスチックケースでした。
上から赤外線放射温度計、感雨センサー、光センサーになります。
変わったのは風力計を接続するための青いコネクター
開けると3ピンコネクターでした。
取り付けピッチも前モデルと同じ簡単に取り付けられそうです。
前モデルまでは感雨センサーとケースとの間に雨が溜まりやすくて
誤動作が多く困りました。
おそらく他のユーザーさんからも指摘があったのでしょう
今回のものは感雨センサーの周りにシールが施されていました。

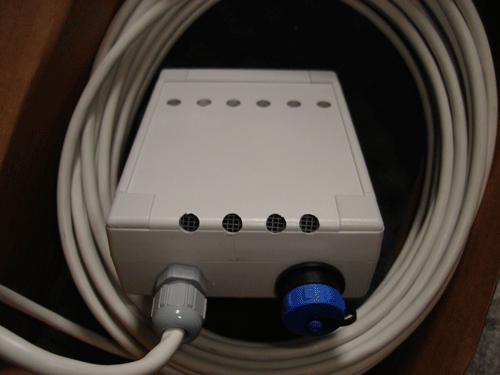

裏面の穴は水抜き用の穴です。最初のモデルは密封されていて
内部の結露でコネクターが腐食してケーブルが破損するケースが多かったです。
前回からケースに穴を開けて開放型になっています。
Boltwood Cloud Sensor IIと同じ形になってきました。
穴のピッチがまちまちで手作り感いっぱいです。

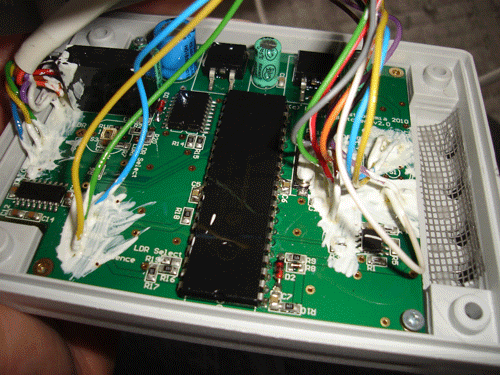

内部は初期モデルのようなエポキシでシールされていなくて
基板が見えます。
メインはPICマイコンでおそらく16F877でしょう。
予想したとおり結構簡単な作りです。

ひとまずこれを使ってみて経過を見ることにします。
24時間365日屋外で動作するものなので
条件は厳しいと思いますが、もう少し耐久性のあるものに
してもらいたいです。
でもここのサポートは最高です。
[PR]
by makkachi | 2011-06-27 06:24 | New Device | Comments(0)

今年の梅雨は長いやん


今年は入梅が早かったので、
もう今頃には明けるかとおもったら、ここ1週間連続して雨
来週も雨予報!
ドームも除湿機回りっぱなしで、グラフもこのとおり
いやぁ、太陽が恋しくなってきましたな
無線ルーター、クラウドセンサーやらパソコンの故障続きで、結構物入りで
めげております。
早く明けんかね
[PR]
by makkachi | 2011-06-20 12:35 | コラム・つぶやき | Comments(0)

ニッシンドーム ドームコントロール装置


ニッシンドームさんのWEBサイトを見ましたら
ドームコントロール装置の詳細が公開されていました。
http://www.nisshindome.com/
早速リンクを貼らないと...

このドームコントロール装置は
1.ネットワーク接続の制御盤と
2.エンコーダー/リミットインターフェースBOX(USB接続)
の組み合わせです。

スリット開閉、ドーム回転、予備回路2回路と
クラウドセンサー入力が備わったものです。

クラウドセンサー入力は、パソコンを介さずに
直接制御されるため、万が一の雨のときは安心できますね。
また、LAN制御にしたとこにより、
かなり外来ノイズに強くなると思います。
ACモーターのON/OFFは結構ノイズが出ます。

私のサイトのASCOMドライバーを使っていただければ
ASCOM対応になり望遠鏡の動作と同期が取れます。
またMaxImDL5のDOMEにも対応しておりますので
それを使えば細かい設定も可能です。
ASCOMドライバー等は私がフォローさせていただきます。
宜しくお願いします。
[PR]
by makkachi | 2011-06-14 06:03 | おすすめサイト | Comments(0)

ASCOM E-Zeusドライバ ベータ版 計画4


さてASCOM E-Zeusドライバの
実施テストを行おうと思っているのですが進みませんね。
実はテストする赤道儀が無くて困っていました。
メインの赤道儀はなるべく触りたくありまんせんし。
テストをするには、リスクが大きいので
何とか他の赤道儀でテストを出来ないかなと考えていました。

現在ある手持ち赤道儀は、J型(TS160型)しかなくて
それも据付けピラータイプの架台しかありません。
ピラーを木枠の上において使っていたのですが
危ない危ない
このままではやっぱり使えないので、三脚を探すことにしました。

何とかミードのLX200三脚を入手!!。これってほんとに丈夫です。
三脚は錆び錆びだったのですが
ダイソーの錆取りクリームで、こすり取りきれいになりました。
ダイソー恐るべしです。
J型へのアタッチメントは
今回は仕上げ処理もいらないので
同県のほしぞら工房さんにアダプタを作ってもらいました。
いつも助かっています。
これでテスト出来そうですが、晴れないね
[PR]
by makkachi | 2011-06-09 23:48 | GOTOドライブ | Comments(0)

これまで見たことのない太陽面大爆発


6月7日の午前06月41分(標準時)頃
これまで見たことのない太陽面大爆発が起こったようですね
太陽フレアがあがって落ちていくさまです。
びっくりする光景です。
こういう現状がおこるんですね。
日本時間で 6月9月から6月10日に地球の磁場に影響があるようです。
明日当たり電波障害とか起こる可能性があるかもです。
[PR]
by makkachi | 2011-06-08 20:16 | おすすめサイト | Comments(0)

ASCOM E-Zeusドライバ ベータ版 計画3


やっとパルスが1回転カウントのバグとHOME,PARKの修正が終わり
あとは、実施テストを残すのみとなりました。

ここで実際の動作とのズレを確認することになりますが
動作から動作に変わるときのパルスの読み落としが
あるかもしれませんが
大きくはズレないと思っております。
10パルスくらいは落とすかもしれませんが
視野内に収まってくれると思っております。
現在位置のパルスをRS232Cで読み取っている都合上
誤差は仕方ないですね。
導入精度を上げるため、ある設定誤差以上、離れていると
繰り返し導入を繰り返します。
これがどう転ぶか面白いところです。

さて画面はプロトコル画面です。
通常は表示しません。(裏コマンドで表示?)
情報すべて表示しています。

ここまで作るのに、ほぼ2ヶ月
今回は毎日プログラムを書いていましたから
相当な工数ですね。
[PR]
by makkachi | 2011-06-04 19:28 | GOTOドライブ | Comments(0)

ドームの通信テスト風景


コントロールパソコンとドームの通信テスト風景です。
ドームとは別棟になっていますので
一人で動作の確認をするのは大変です。

内のチビに操作を手伝ってもらっています。
ニンテンドーDSを使っているからでしょうね。
簡単な説明ですぐに操作を覚えてしまいます。
タッチパネルで操作できるので、かなり簡単になりましたけどね。
ピッピッピッっと ドームの回転、スリットの開け閉め
次々と操作して
コントロール側からのログも取れました。
いやぁ助かりました。

ついでにピラーの周りに転がっていたケーブルも
すべて床下に埋め込みました。
ドーム内はスッキリしました。
[PR]
by makkachi | 2011-06-03 06:29 | パソコン | Comments(0)

光害指数


最近皆さんのブログで流行っている光害指数
私もひとつチェック
33.4 まあまあ かな

車で30分くらいの「いなべ市」まで移動すれば
13.5 結構暗いね
遠隔天文台を作るならこの辺かな
ネットも電気もあるし

光害指数
http://figomura.ddo.jp/gpv/kogai.html
[PR]
by makkachi | 2011-06-01 18:12 | コラム・つぶやき | Comments(0)
