望遠鏡の基礎について


今日は望遠鏡の基礎の話です。
私は望遠鏡の基礎を自分で作りました。
1.5m角のコンクリートを割って80cmくらい掘り下げました。

ドームは2Fの屋根の上なので基礎高4.5Mになります。
鉄骨(H鋼)を立てています。


実際には単独構造ですと鉄骨自身が揺れて使い物になりません。
なので梁に抱かせて建物と共有する構造にしています。
建物はかなりガッチリした構造なので水平に揺れることは皆無です。
梁の上に載せて揺れるとしたら垂直方向ですよね。
そこで垂直方向を鉄骨で支えるという構造です。
意外とこれで実用になります。
参考になればと思います。
ピラー本体が60kgを越えますから重量は十分あります。
押さえ込む感じが良い結果を出しているんでしょう。

出来れば地面に直接基礎を作って据えたいのですが
住宅地では無理ですね。
[PR]
by makkachi | 2013-02-26 18:05 | 望遠鏡 | Comments(0)

モンキー星雲 NGC 2174


25cmF4(F2.9) ASA 2KORRR 0.73 x FLI ML8300 Baader Ha 900sec×5 U-150
Nikon65mmED SuperStar MaxImDL Guidied
寒気が入って物凄く良い透明度でした。
ただガイドは安定しなかったのでシャープ感の無い画像になってしまったのが
残念ですね。
こうやって見ていると孫悟空の横顔ですね。
[PR]
by makkachi | 2013-02-14 22:02 | 観測・撮像 | Comments(0)

こちらも新型 エアコンコントローラ盤


エアコンコントローラ盤も改良されました。
前のモデルはエアコンの動作を動作中LEDを流用したタイプでしたが
今回は電源コードにクランプをはさんで直接電力量を測り
コンプレッサーが動作しているかどうか判断させる仕様になっております。

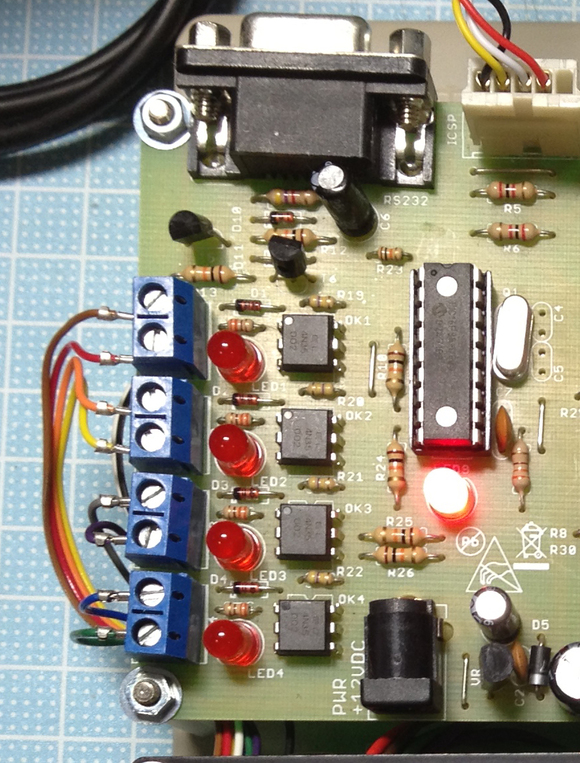

前のモデルも同様で基板のLEDでステータスが分かるようになっています。
電源オンのスイッチ動作やコンプレッサーが動作しているかどうかも
LEDの状態で分かります。

液晶には現在の電力量をAD変換させて数値化したものが表示されます。
エアコンのコンプレッサーの能力にはいろいろ種類がありますので
それに対応できるよう「しきい値」を変更できるようになっています。

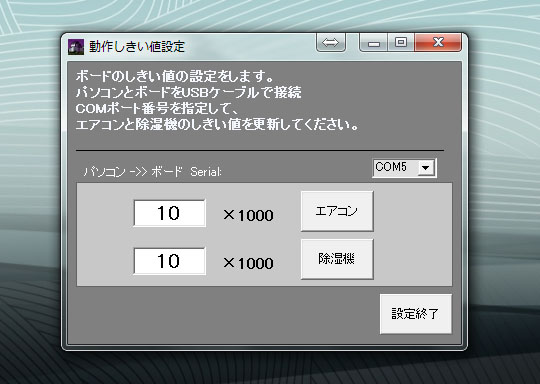

しきい値は設定アプリにて変更可能で
0~60000の数字を入力します。
私のエアコンは800Wで動作中は25000くらいの数値が出ます。
コンプレッサーが動作していないときは100くらいですから
適当に5000くらいの数値を入れておきました。

温度や湿度はグラフで表示され
エアコン、除湿機の管理は作動時刻と気温を設定することによって
管理できます。
WEB基板を搭載しておりますので
インターネットエクスプローラーからも操作できます。
(但しマニュアル操作のみです)
