【難易度 最高クラスYo】 ビクセンDMD-3 オートガイド改造

【難易度 最高クラスYo】 ビクセンDMD-3 オートガイド改造_c0061727_23415982.gif

汎用オートガイドリレーBOXを使っている方からのご依頼で
ビクセンの二軸モータードライブDMD-3のオートガイド対応改造を行いました。
結構軽く考えていたのですが、これが思っていた以上に大変でね
DD-1のようにスイッチに共通線が無いので個々にリレーをかませないと
いけなくてAGA-1と互換に出来なくなってしまいます。
あれやこれやと悩んだ挙句
コントローラの方向スイッチの裏にフォトリレーを貼り付けることにしました。
これで共通線を作りAGA-1互換にさせています。
さてさて
DMD-3の回路をたどっているとトランジスタアレイにフライホイルダイオードが
入っていないのに気がつきました。これってIC壊れるよね
壊れたことは無いのですかね??
気分が悪いので、フライホイルの入っているトランジスタアレイに交換しました。
DMD-3はおおよそ下記のICを使っているのですが
  PMM8713 (Sanyo)
  MC14060
  TC40103
  UCN4202
もう廃盤になっています。特にPMM8713 、UCN4202が壊れると
代替が利かないので注意が必要です。

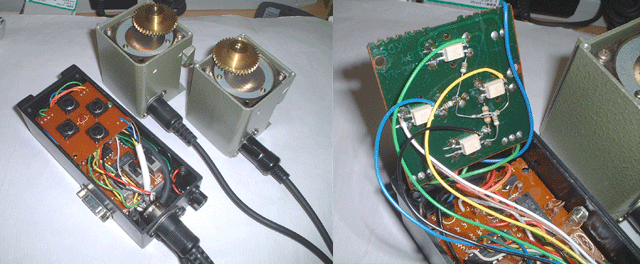

ちなみに写真のようにMT-1は
ピンアサインが違いますのでDMD-3に繋がりません。ご注意を!!
