マチナカリモート天文台

「重力波」は物理学者のアルバート・アインシュタインが一般相対性理論から予言した、
いわゆる「アインシュタインからの最後の宿題」。
重力波は、時空の曲率の時間変動が波動として光速で伝播する現象です。

東京大学宇宙線研究所などが岐阜県の神岡鉱山地下に
「大型低温重力波望遠鏡（ＫＡＧＲＡ、かぐら）」を建設し、
その重力波の観測を目指して観測の準備を始めようとしてます。
この施設を見学できるという貴重な体験をしてきました。

時空の歪みをはかるには、感度の良い検出器が必要になります。
歪み方は、１メートルあたりどれだけ歪む、というものなので、
装置をおおきくすれば歪みは大きくなります。
それを測るのはレーザー干渉計ですが、
レーザー距離計の馬鹿でかい物と想像していただければ思います。
3kmの真空パイプの中をレーザーが通って測定するもので
それがミクロン単位の精度なんです。
要は３ｋｍがどれだけ歪むかということです。
パイプのジョイントも特殊な構造で気密性を保ってます。
一度真空抜きをすると抜けないようです。
高さ14mの振り子構造を持たせて外部振動の影響を減らした反射鏡を、
熱による分子レベルの運動を極力除くために約-253℃まで冷却する装置です。
チョットしたプラントに見えます。
全体の構造はこんな感じです。中心にサファイアガラスの反射鏡があります。
何段もの振り子で振動を除去しています。

これがサファイアガラス。実際に触ってきました。

観測機器が並んでいます。

研究員の方がレーザーを調整していました。
実際の観測では全員洞外に出てリモート室での観測になるようです。

ノイズとか地球の揺らぎなどありますから、
簡単にはいかないと思いますが、成果がとっても楽しみです。
ディープなメンバーと見れて光栄でした。

EOS6D HKIR改造　SAMYANG 14mm F2.8 ED　ISO1600 30sec

普段は夜間登れない伊吹山ですが
最近になって夏の星空イベントを開催することになり
伊吹山ドライブウェイが夜間開放されるようになりました。
以前から名古屋近郊で標高の高い山ということもあり
この山頂から星空を見たら綺麗なんじゃないかって想像してました。
いけるようになったんです。

昨晩プチ遠征のあと夜半過ぎから伊吹山山頂へ行ってきました。
昼間の記録的雷雨のあとということもあり
山頂駐車場についたころには雲の中であたり一面、霧がかってました。
駐車場の片隅に星見スペースが設けてありたくさんの方が寝転がって
晴れるのを待ってたようです。
少し下った駐車場は比較的雲の影響がありませんでしたので
駐車スペースに車を止め。観望と星景写真を撮ってました。
流星も見れて結構楽しめました。

EOS6D HKIR改造　SAMYANG 14mm F2.8 ED　ISO1600 30sec

なかなか天頂付近のクォリティーも高くて冬季はダメでしょうが
通年で営業していただきたい気分です。

伊吹山ドライブウェイは、8/11～8/14まで
オールナイト営業をやってます。

銀塩時代にやめてからもう２２年
デジタルで再開することになりました。
機材をそろえてリハビリかねて
いつもテスト撮影に使っている
木曽三川公園の対岸の堤防にプチ遠征
なかなか雰囲気のいいところです。


EOS6D HKIR改造
SAMYANG 14mm F2.8 ED
ISO400 20sec

２５年ぶりに訪れた九蔵峠展望台
以前、6×7カメラで撮影した場所で
スカイウォッチャー誌に入選したところ
星空は雲の中だったんですが

その後、快晴になりました。
結局今回も原因を見つけられなくて
オートガイドのキャリブレーションが出来ず
朝までかかってもわからずじまいでした。

原因は赤緯のウォームギアの遊びだったんですが
買ったばかりの赤道儀に
こんな問題があるということ自体が問題で
ショップの販売＆対応には問題があると感じてます。

StarlightexpressのUSB filterwheelですが
USB電源を入れた時にグルグル回り続ける症状があって
今回の遠征でもその症状がしばらく解決できませんでした。
かろうじて認識できたので撮影出来たのですが、これでは不安定で遠征には使えませんね。

販売店に問い合わせてみたが、「わかりません」との事

仕方ないので自分で調べました。

Cloudy Nights という掲示板で話題になってました
Trouble - SX USB Filter Wheel - just keeps spinning?

ここで対応方法をディスカッションしてます。
位置を検出するピン（磁石）の向きと
ファームウェアの更新で正常になるらしいです。


早速、サイトからダウンロードして
ファームウェアをバージョン1042にアップデート。
症状が直った？。ファームのバグか？？
ファームのファイルスタンプは去年の7月です。

前回のファームでは直ってなかったので対策したということかなぁ
ただ、電源入れてから使えるまで初期化には23秒くらいかかる模様、長く感じる。

もう一点ディスカッションされていた位置を検出するポールです。

基板を見ると赤丸のホールセンサーがあって、
フィルターカーソルの円弧に沿って配置されてます。
３本ペアのポールは２進法で順に配置されていると思われセンサーに
キッチリ認識できてないと正常な位置が保てないと思われます。
ポールはプラスネジでついているだけなので
緩んでいるとおかしくなるんでしょうね。
遠征には向かんねwww

最初に一回転することで何枚タイプのフィルターモデルか認識しているようです。
結構凝ったシステムですが、意外なところに落とし穴があったと思います。

おかしくなったらここを見てねということらしいです。

最強寒気？の影響で当地も雪が積もりました。
昨年ほどではなかったのですが、リモート天文台も御覧の通り

雪が降ると問題なのは太陽光発電です。
パネルに雪が積もるとほとんど発電出来ないわけですが
パソコンを立ち上げて計測してみると
まったく０ではなくて20Ｗ程度は発電しているわけです。
なんとかルーター分はまかなっていました。
発電が始まるとパネルに熱を持って融けはじめます。
心配していたほどではなかったですね。
自宅のほうはもっと積雪地域にありますので
真っ白です。

ことし初めの新月期なのですが、
ガイドが乱れて撮れないは　ネットワークが不調で操作できないは　..で

2018年をうまくスタートしきれてないんですが
昨年末に撮影したオリオン星雲です。

ド 変 態 級 の画像処理で星雲のゴニョゴニョとあぶり出してみました。
今回はフォトショの効果レイヤーも絶賛公開中です。

途中経過の処理工程をお見せできないのは残念ですが
ここまで処理できればエエ感じです。

飯食って風呂入ってぬくぬく楽してリモート撮影してこの画像
遠征して撮影したらエライことになりそうな予感
結構エロイ画像が撮れそうやね。

実はマチナカ画像での大事なのはフラット
光害の影響で背景が持ち上がってきますので
持ち上がった背景成分を
精密フラットで取り除かないといけません。

星雲の光はダストの影響はあるものの
田舎でもマチナカでも一定に降り注いでいる訳で
カメラには捕らえられているはず
撮影は
光害の背景も含まれてだんだんと露光オーバーになってくので
とにかく飽和寸前まで露光を掛けていくことを肝に銘じてます。
飽和はその日の環境とか撮影対象によって変わるのが
難儀もんです。

マチナカ撮影では周辺の光害の影響で背景のレベルが持ち上がってきます。
暗い環境で撮影した場合に比べると顕著に現れてきますね。
それでもフラット処理を行うことによって顕著に現れた周辺減光や
傾斜カブリを抑え込むことが出来ます。
そのようなマチナカ環境の中で
美しい天体写真に仕上げるにはフラット処理が重要になってきます。

まず、マチナカで撮影した画像を見てみましょう。
カルフォルニア星雲です。

レベル補正をしてうっすら星雲が見える感じですが
周辺減光の強い画像になっています。

この画像に、綺麗なガンマで撮影したフラット画像で処理してみます。
処理はステライメージ８で行っています。
周辺減光が取れて見た目イイ感じになってきました。
この処理に使ったフラット画像の作り方はあとで説明をします。

良く見ると右側のほうが若干明るい感じに見えます。
これが光害カブリになります。

次に光害カブリを取り除きます。
ステライメージの周辺減光/カブリ補正し処理を行います。

矢印を水平にしてレベル値を見てみると傾斜していることがわかります。
傾斜に合わせて緑のバーを合わせます。
ＯＫで処理を終えます。

もう一度、周辺減光/カブリ補正し次は矢印を斜めにしてみます。
若干ではありますが傾斜していますので
同じように補正します。
矢印のどの方向もほぼほぼ水平になるように合わせていきます。

この処理を繰り返し行っていきます。

矢印をぐるぐる回してみてレベル値が水平になればフラット処理は完成です。
これをフィルターによってカブリが変わってきますので
ＬＲＧＢフィルター別にそれぞれ単独に行っていきます。

さて、精密なフラット画像を撮影するには
ＥＬパネルとデジタルＥＬインバーターを使って調光して撮影すると
正確に撮影出来ます。
少し大き目なＥＬパネルを使って筒先から30ｃｍほど離れた位置に
設置して筒先内から入り込む迷光も撮影します。
筒先に密着させると迷光が撮影出来ないので、離したほうがベストと思います。

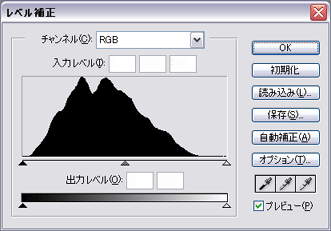

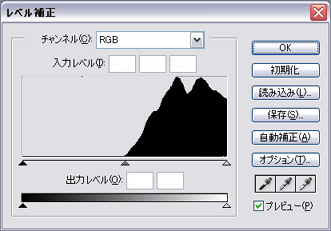

ガンマの中心がずれていると良くありません。

綺麗な富士山になるようになればいいでしょう。
私の使っている16bitの冷却カメラではレベルの中心が40000くらいに
なるように撮影しています。

レベル値を指定して自動撮影する便利なアプリもあります。
以下のサイトで紹介しています。

デジタルＥＬシートインバーターは以下のサイトで販売しています。

ラミネート配線済みのＥＬシートはこちらからお求め出来ます。

本年もよろしく!!!

リモート撮影はふざけたことをやってますが
まじめな話
天文台の活用は、個人で楽しみつつもあり,じつは
ビジネス的な要素もあります。

現状、まったく収益は出てないのですが
天文台の自動運転に関わるコンサルティングの一部で
当サイトでは某メーカーさん向けにOEMで機器を製造していたり
宇宙関連事業さん向けのアドバイス的なコンサルもやっております。
サイドビジネスではありますが個人事業としてですね。

途中、天文台の引っ越しなどで事業が停滞してましたが
なんとか、ここ数か月で運用にこぎつけました。
自分がやってなければ、コンサルなんて出来るわけでもないし
でも、落ち着きましたね。
と.....　新たなことをしたいなぁ思ったところに......


そこに、FB名古屋オフ会
なんというタイミングでしょうか、遠征のお誘いをいただき
活動の流れが変わるような気がしてます。

20年もブランクがあるわけだから
まだまだ、遠征で望遠鏡を使った撮影には準備が必要ですが
やりたいですね。
遠征先で会ったら教えてください。お声かけください。

機材ではGinji150FN+フルサイズ冷却カメラ
+　U-150か新架台
こんな感じになるでしょうね

平日の夜はリモート撮影で
休日は遠征みたいな活動になっていくと思います。
