マチナカリモート天文台

以前、揖斐のリモート天文台に設置してあった機材なのですが
現役を引退してはや3年
遠征用に使うべく改造を推し進めてきました。
基本的なコンセプトは、軽量化と剛性の強化、
フルサイズ冷却カメラが使えるようにしています。

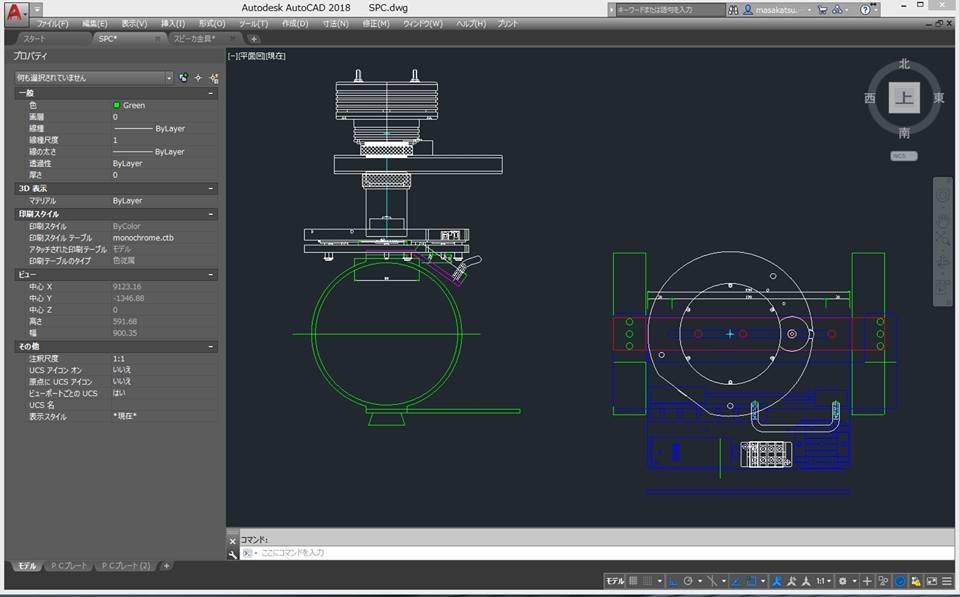

GINJIシリーズの弱点である鏡筒バンドは、
前回イプシロン160で作ったフレームタイプの物をリサイズしています。
ベースはロスマンディーアリガタプレートになっています。
NC加工ですので真円度が高く鏡筒の歪みの校正にも一役買っています。

後方のバンドには設置や持ち運びを考慮してハンドルを付けています。
ポリカポネート製で軽量で丈夫な物です。

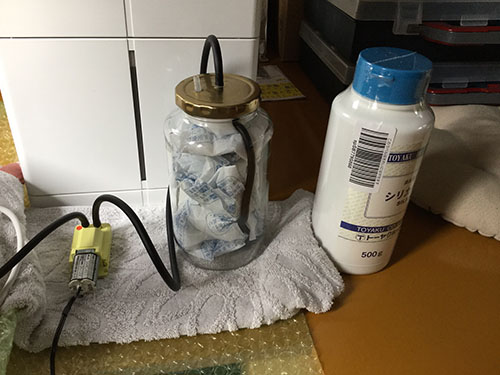

ちろっと見えているのは乾燥空気用のニップルです。

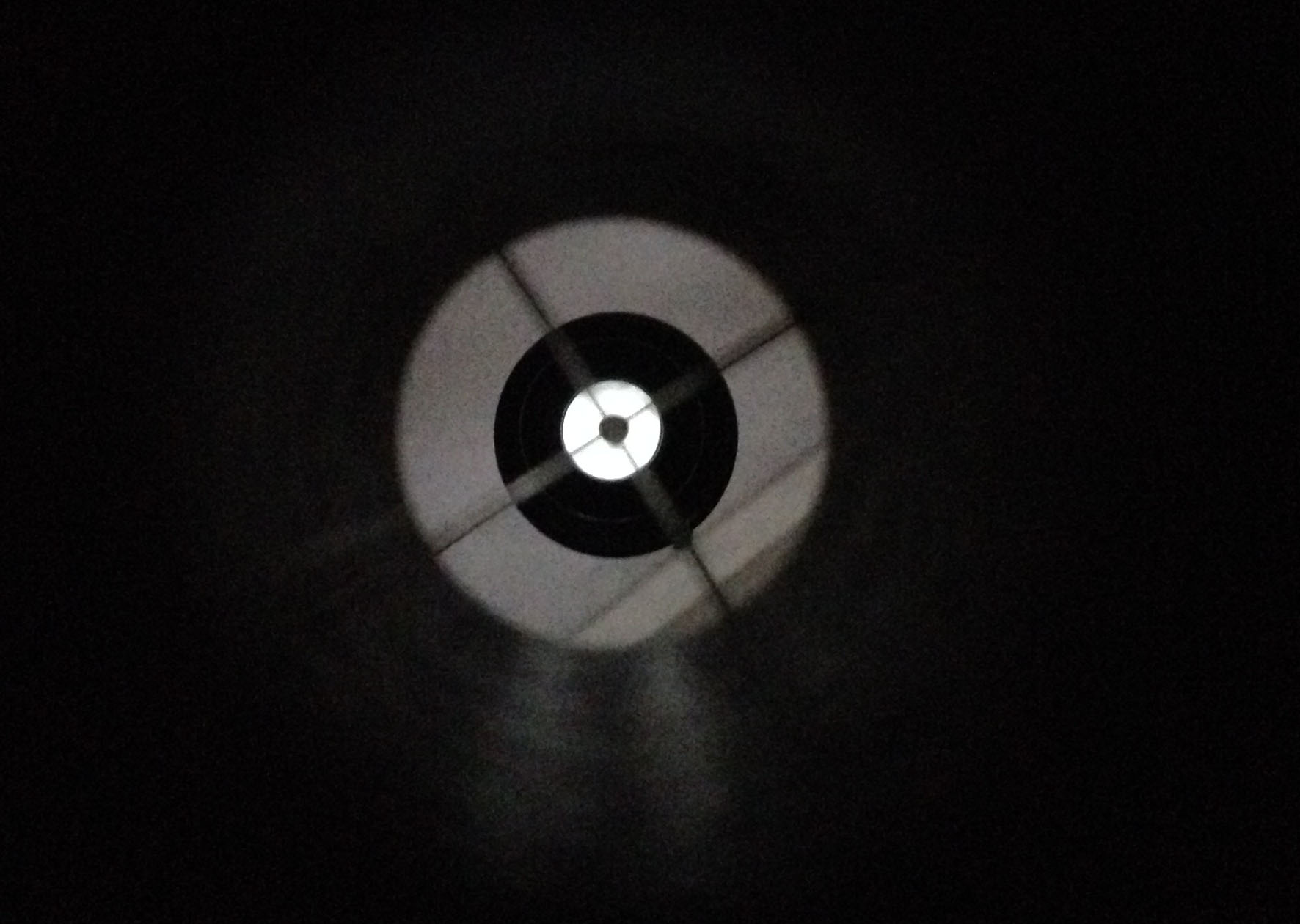

もう一つの弱点である斜鏡スパイダーは
ダブルスパイダーにして構造化しています。
ダブルスパイダーは回折もきれいで好みもありますが
微光星まできれいな回折像が出ます。

冷却カメラはフルサイズのモノクロセンサータイプのAtik 11000です。
フィルターホイルと合わせると結構な重量がありますが
FLIのがっちりしたフォーカーサーで支えています。



冷却カメラの接続リングですが、今回新たにワンオフで製作しました。
ネジの噛み合いが結構気になって
通勤途中の電車の中で確認してました。
レデューサーは0.8倍で合成F値は3.2になります。
フルサイズは対応できるのですが
周辺減光はかなり出ると想像してます。
鏡筒の定価をはるかに超える改造費用になりましたが
アストロカメラとして十分実践出来て
かなり素晴らしい鏡筒に仕上がったと思います。

リモート天文台で１年間活躍してきた
スカイウォッチャーBKP200鏡筒をお譲りします。
弱点である部分を強化改造したものです。
特筆はダブルスパーダーであること。
この部分は一番力を入れたところで筒先の強度が格段と上がってますので
接眼部のひずみもかなり抑えられてます。

他、改造項目は以下の通りです。
1.筒外焦点距離を伸ばすため主鏡セルを20ｍｍ程内部にシフトさせています。

空いた空間に主鏡ファンを入れ外部より空気を取り入れて結露を防いでいます。

また、セルの周りからの光を防ぐ役割もあります。

2.光軸修正ネジを大型のローレットねじに変更しています。

3.主鏡マスクを追加しています。材質は塩ビシートです。

4.斜鏡を貼り付けタイプからGS社のセルタイプにしています。

それに伴い斜鏡スパーダーの取り付け位置を変更しています。

5.斜鏡スパイダーを薄板シングルスパイダーからダブルスパイダーに変更しています。

アルミ材から切り出してオリジナルで製作しています。

BKP鏡筒の弱点である筒先強化と星像改善をさせています。

6.接眼部の対面の鏡筒内に植毛紙を貼っています。

コントラスト改善をさせています。



作例：M51 Whirpool (Galaxy)

鏡筒　　　：BKP200-KAI(F2.9)
撮像カメラ：FLI ML8300 Astronomik
赤道儀　　：TAKAHASHI J-Mount(NS5000)
露光　　　：LRGB 480sec×10,240sec×2,2,2
オートガイド：Vixen 60 ASI120MM MaxImDL
撮影場所　　：リモート天文台（桑名

今回はヤフオク!にて出品しましたので宜しくお願いします。

頒布サイトでは
スパイダーマスク改造を行った金具も頒布しています。
ステンレス板0.5ｍｍの物を加工したもので精度良く製作されています。

GINJI150FN用の物とBKP200OTA用の物です。
鏡筒径があれば他の機種にも流用できると思います。

なにも変哲のない丸いリング、これが重要なものなんです。
今回新たに加工屋さんにお願いして製作していただきました。

リモート天文台のMT-160に取り付けてある冷却カメラの現在の状態なんですが
極薄の２インチスリーブアダプタにASAのレデューサーを差し込んで
止めてあります。この固定は締め付けではなくて何故か横方向２点のネジ止め。
何かの拍子で緩んだらカメラは落下です。
想像するだけで怖いです。ましてやリモートなので

カメラはFLIのML8300にStarlightExpressのSXフィルターホイル
こうやって手で持つと結構ズッシリきます。ダンベルのようです。
こんなもんがあの状態で付いてるのは危ないし
かなり力入れて止めてる横から固定しているネジが
レンズを歪ませたりしないか心配ですわ

で、あの製作したリングと
ビクセン 直焦ワイドアダプター60DX を使って
固定することにしました。
これなら、すっぽ抜けは防げるし
レデューサレンズにも負担が掛からない。ええやん

早速
ＭＴ-160鏡筒に付けるとピッタリです。
接眼部がＭ60ネジでビクセンと同じなんです。
奥まで、はまり込むので光路長も稼ぐことができました。
こんな状態ですがタカハシの接眼部はビクともしません。

ビクセンのAP赤道儀の手動モジュールを使って

ポータブル赤道儀を作ってみました。
メーカーさんにも
Vixen ポータブル赤道儀 AP星空雲台というのが販売されていますが

より使い勝手を追及するためにアルカスイス互換のプレートが
付けれるようにしました。

部品はビクセンAP手動モジュール他３点で
モーターはオリジナルのベルトドライブです。
天リフさんのAP赤道儀に採用しています。

カメラネジは太ネジ（3/8インチ）仕様です。こちらはカメラ雲台側です。
タカハシピッチのアクセサリーも取り付けれるように
タップが切ってあります。
金具をモジュールに差し込んでいきます。

ひっくり返してモジュールから６角穴ボルトでネジ止め

それにオリジナルのモーターモジュールをかぶせ

ベースアダプターをかぶせてネジ止めします。

最後にアルカスイスプレートを取り付けます。こちらは三脚側ですね。
ベルトを掛けて完成です。

CD-1KAIで使ったビデオ三脚ヘッドに載せてみました。
コンパクトで剛性の高いものが仕上がりました。

モジュールを２つの金具でアルカ化することにより
持ち運びも簡便で多様な組み合わせが可能になります。
ビクセンさんが何故この組み合わせにしないのか不思議な感じですね。
モーターはオリジナルでCD-1KAIと同様にモーションタイムラプス撮影が
可能な７速モードとオートガイド端子およびWiFI接続でのコントロールなど多機能です。

製作は部品点数も少ないし
充分製品化出来るポタ赤ですがいかがでしょうかね

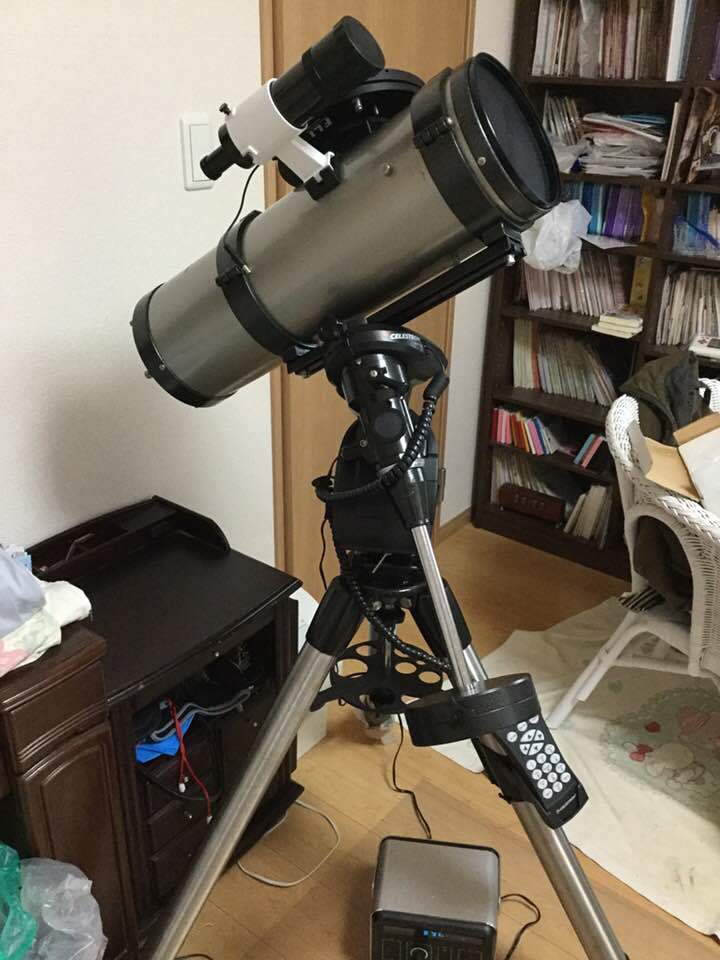

AGT赤道儀のプチ改造です。
今回は極軸望遠鏡の明視野照明ユニットを入れました。
白い部分です。
もともとGP2赤道儀のオプション品です。...
問題なくセレストロンに付きます。
照明をつけるとユニットがリング状に ほんのり赤く光ります。
オシャレですね。
極軸が伸びたのでイナバウアーもやり易くなりました。

照明ユニットは乾電池なので、長期間使わないと
液漏れも心配。
なのでニッケル水素電池にしました。

自動導入ドライブのソフト改変をしました。
今回の機能はリミット制限解除です。
トラッキングだけでなく導入も制限解除させます。
これでイナバウア撮影に導入が使えるようになります。
もちろん鏡筒のヒットのリスクはありますが
確認しながらの導入を基本とします。

制限解除のON/OFFはWifi接続してブラウザで変更します。

遠征先でカメラレンズで撮影するとき
あまり極軸の精度が要らないのにチマチマ合わせられないので
ポーラーメーターを取り付けれるようにしました。
赤緯軸にアクセサリーシューを付けたのですが
この軸はクルクル回るので水準器で基準を取ることにしました。

極軸を精密に合わせるときも、おおよそ振るのにも
使えたりしますので意外に重宝します。

それと、極軸望遠鏡をかえました。
EQ5赤道儀用極軸望遠鏡です。

最近になってスケールパターンが変わって
タカハシみたいにスマホにアプリで合わせられるように
なりました。こりゃ便利

鏡筒　　　：BKP200-KAI(F2.9)
撮像カメラ：FLI ML8300 Astronomik
赤道儀　　：TAKAHASHI J-Mount(NS5000)
撮影場所　：マチナカリモート天文台
L:540s*7 RGB:420s*1

公開が前後してしまいましたが

元旦の夜のリモート天文台での撮影です。
初撮りです。

やっと、画像処理も終わりお見せできるようになりました。
この日はマチカナにしては透明度が抜群に良い空でした。

これ光害カットフィルター入れてないんですよ。

空のバックグランドも暗く前日からの充電もたっぷりで
stealthChopモードのOnstepもすこぶる快調です。

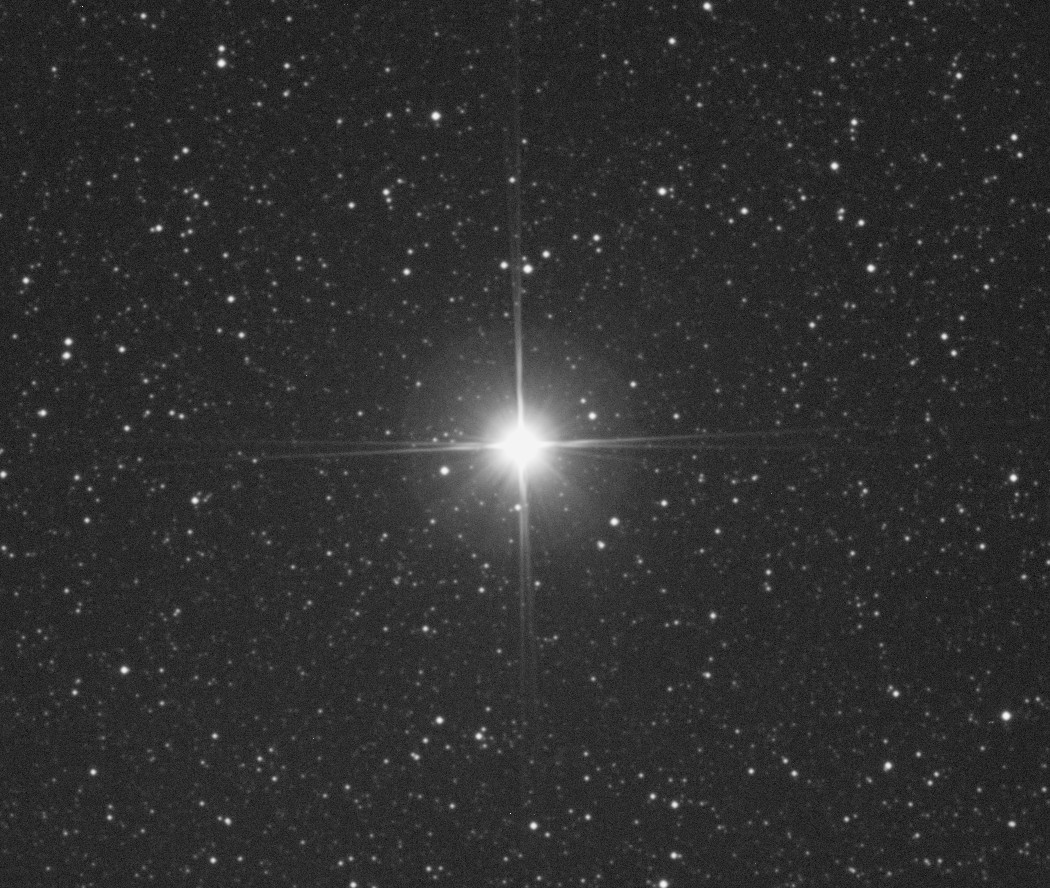

画像はダブルスパイダーの効果で、
微光星までクロスラインが入ってます。
いろいろ好みもあるでしょうが
小さな星までクロスっているのはとても印象深いです。

スパイダーはオリジナルで製作したのもで
製作費は鏡筒の価格を越えています。
自分で言っちゃあなんですが、
この鏡筒にこの加工をするのはアホすぎましたね。
いかに一つの物を追及していくと開発費がかかるか
身に染みてわかりました。
タカハシが高いのは、うなづけます。

BKP200は筒先が弱いのですが、
この加工を行うと強度が増して鏡筒全体の強度が上がりました。
ベストだったと思います。
コントラストが不足しているのは難でしたが.....

次はタカハシMT-160鏡筒にバットンタッチします。
スパイダーももう１セットあるので
MT-160も加工しようかなと思ってます。

今年からは
「安定のリモート撮影、追及の遠征撮影」という２足のわらじで行こうと思います

ASCOMでコントロールできるフォーカーサーです。
おそらく最後に作ったのが５年くらい前で
手持ちの物をすべて譲ってしまったので、手元には何も残っていませんでした。
ケースだけは残っていたので久しぶりに作ってみました。
このフォーカーサーは、WEBサイトで回路図も含め公開させていただいています。
多くの方が自作されたり、...
自作品を販売されたりしてましたね。 当時は斬新なアイテムでした。
取付作例：ＦＣ-50用　

今回は、新たにリモート天文台に導入予定の鏡筒用です。
古い機材ですが精度の良いものなので期待しています。

あのベストセラー
ポータブル赤道儀CD-1のベルトドライブ化です。...
MT-1を取り外し マイクロステップ256分割の滑らかでトルクフルな
高性能なドライブに生まれ変わりました。
ベルト等はいろいろ改造で余った部品を使いました。

１軸ですがオートガイドも可能です。

三脚への取り付け部分はアルカのプレートにしています。

恒星時速、0.5倍速、太陽、月に加え
モーションタイムラプスに対応できるように
0.5Ｘ、1Ｘ、2Ｘ、3Ｘ、4Ｘ、6Ｘ、12Ｘ、24Ｘの
７速を装備しています。
スピードに切り替えはWiFIを使いスマホで変えられます。
粗動は最高800倍速が出せるので構図の決定には便利です。
モーターはstealthChop モード でノイズレス
大変静かです。

CDー1はアルミ板とポルタユニットの組み合わせが、あまりにもゴツイので
外装ケースを計画中です。

紙でモックアップを作ってみました。
これだけでもかなりイメージが変わりましたね。
アーム部分を製作し完成にこぎつけたいと思ってます。

やっとのことでリモート天文台の赤道儀の
ベルトドライブ改造を行いました。
遠征機材を中心に改造を始めましたが、
NJPベアリング改造を先行してやる必要があったため
ここまで来るのに時間がかかりました。
ステッピングモーターは現在運用している物より
一回り大きなものを採用しています。
スペック的にはNJP Temma2 赤道儀に近いものにするために
駆動周波数　約195PPS　高速駆動　約200倍速　程度にしています。
NS5000は150倍速でしたので、導入で待たされる時間がかなり短くなりました。
モーターはごっついですが、stealthChop駆動の効果で
とても静かで追尾の音はほぼ聴こえません。...
今回は
リモート天文台運用のため専用のファームを新たに開発しています。
モーターの電源を切っても望遠鏡の最終位置を保持できるので
再起動の運用も問題なく動作出来ます。

リモート運用で、ネットワークカメラでベルトの状態を確認するため
ベルトカバーは取り付けていません。

ガイド追尾テストをしてみました。
ベルトの効果か、短い露光時間のほうが上手くいきます。
0.5ｓ露光のグラフです。
先日のホテルからのリモートでの グラフと比べても明らかに良くなってます。
ベルトは細かい動きに効果が大きいですね。




取りあえず2時間露光
カブリの影響を極力少なくするため
天頂付近で集中して撮影していますが...

M33
鏡筒　　　：BKP200-KAI(F2.9)
撮像カメラ：FLI ML8300 Astronomik
赤道儀　　：TAKAHASHI J-Mount(NS5000)
撮影場所　：マチナカリモート天文台
