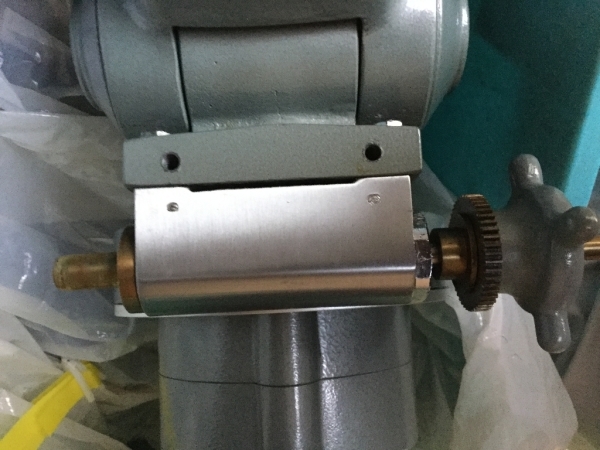

タカハシNJP/JPベルトドライブのベルトがキター!!

早速、取り付けてモーターを回してみました。
この個体、軸が重くて回らないかと思ったのですが
問題なさそうですね。
導入もけっこうスムーズ

決めました



リモート天文台にも採用することを!!


リモート天文台は焦点距離が意外に短い鏡筒が載っているので
赤緯側は外付けギアをなくして
モーター軸をそのままウォームギアに付けようかと
オートガイドが恐ろしくレスポンスが良くなると思います。
ガイド重視です。




by makkachi | 2018-06-28 13:11 | ONSTEP | Comments(5)

タカハシNJP/JP赤道儀の改造とその後



タカハシNJP/JP赤道儀のモーターハウジングが入荷してきました。
今までNJP/JP赤道儀に関しては数多くのモーター金具を作ってきましたが
今回のはスッキリしててとても重厚感があります。

まだ、タイミングベルトが入荷してこないのですが
ほぼ、製作は終わったことになります。

あまりにも、
ベルトドライブが良さそうなので
リモート天文台にも導入できれば..イイなぁって考えるようになってきました。

ただ、現在NS5000を使っていてドライバーを変えることによって
パソコンの環境を変えなくてはいけません。
せっかく、ここまで安定動作させたリモート天文台だから
なるべく、現状のままでいければ、リスクはかなり少なくなります。



ONSTEPはソース公開してましたので
パソコン通信部分のプロトコルを見てましたら
何とかNS5000をエミュレート出来るんではないかって

夜どおしかけてファームウェアを変更しました。
NS5000もLX200コマンドの亜種なので
何とかなるもんですね。
ONSTEPがNS5000のふりをするという
けったいな仕組みですが
特別なASCOMドライバを作ることなく動作するので
撮像パソコンは変更なく安心して使えます。
ONSTEPはソース公開してますので、いろいろ夢は広がります。

ご好評いただいておりますONSTEP自動導入コントローラーですが
かなり数が減ってきました。
ですが........まだあります。
NJP/JPベルトドライブは在庫のステッピングモーターや
タイミングプーリーが底をつきました。
新規入荷は可能ですが少し価格が上がってしまいます。
申し訳ありませんが価格改定させていただきます。
どちらにしても、原価ギリギリなんで
他は、改定ありません。
詳細はプロダクトショップをご覧ください。
http://makkachi.cart.fc2.com/
宜しくお願いします。





by makkachi | 2018-06-26 16:31 | ONSTEP | Comments(0)

MARK-X赤道儀 ベルトドライブ化


今回は、MARK-X赤道儀です。
いまだ人気機種でメーカーさんの
手厚いメンテナンス体制で現役機種として十分に使える機種になってます
ベルトドライブとONSTEP自動導入で新たな世界が広がります。

なかなかモーターの取り付け位置が悩ましいのですが
なるべく干渉を避けた状態での位置にしました。
ギアと違ってある程度自由度が効きますので
ベルトドライブはイイですね。

MARK-X赤道儀は今見ても全然古さを感じず
逆につくりの良さをみると

なんか萌えてきてしまいますね。

金具の発注を終えて出来てくるのが楽しみになってきました。

話題は変わりますが
Onstepの設定用のエクセルシートを日本語化してみました。

わかりやすくなったと思います。
ちなみに
中間ギアの項目は1つかありませんが
モーターのギアと中間ギアが2つある場合は
モーターのギア比と中間ギア比は掛け算でいいと思います。







by makkachi | 2018-06-21 09:27 | ONSTEP | Comments(0)

GP赤道儀 ベルトドライブ改造


アドバンスドGTやEQ5赤道儀とGP系の改造を行いましたが
今回は本家ビクセンのGP赤道儀です。
今回も今までの金具と同じです。ジャストフィットですね。
やっぱりGP赤道儀のほうが良く似合ってます。

MT-1モーターと同じ取り付け方で
ネジ1本止めですが強度的には問題ないかと思います。
ただ細かいことをいうと取付精度はどうかなと思いますが
ギアではなくてベルトなので噛み合い誤差はありませんね。
タイミングベルトというのはトルクと精度を両立した
素晴らしいものには違いないです。

コントローラーは、まだあります。

by makkachi | 2018-06-15 08:59 | ONSTEP | Comments(0)

タカハシNJP/JP赤道儀の改造依頼をいただきました。

毎週、新しい赤道儀の改造依頼をいただいております。
ありがとうございます。
今回は製造完了後
いまだに人気の絶えないNJP/JP赤道儀です。
私もリモート天文台に
この赤道儀の初期型モデルが据え付けてあり自動導入をさせています。
今回、ベルトドライブ化ということで、赤緯のバックラッシュが
かなり小さくなりオートガイド性能が格段に向上することが期待されます。

ONSTEP自動導入ドライブとして生まれ変わるわけですが
今回はステップ数を稼ぐために
オリエンタルモーターのPK243を使うことにしました。
高速導入は犠牲になりますがトルク重視&高倍率の追尾重視設計にしました。
新型自動導入コントローラーも
ステッピングモーターモジュールを
TMC2100チップを搭載したサイレント・ステップ・スティックに交換すれば
従来の3Dプリンター用のモーターでも運用できるかもしれません。
トルクが少ないので脱調の危険性はありますが...

設計が終わり金具はすべて発注しました。あとは組込だけですね。
このベルトドライブは私の赤道儀にも組み込みた---いです。

スマホ操作できるNJP赤道儀が見れるのを

大変楽しみにしています。






by makkachi | 2018-06-12 14:32 | ONSTEP | Comments(0)

SX2 ONSTEPの追尾テストをしました。


製作をお願いしていたコネクター金具が来ました。
早速取り付けてこれでスッキリします。

内部もキッチリ基板化して極望照明のトリマーも付けました。
やる気十分!!


やっと動作テストです。
ベランダでの設置ですので極軸を追い込むのに時間がかかるので
実践想定で極軸をもうあわさずにそのままオートガイドをしてみました。
三脚の向きを方位磁石を使っておおよそあわしてます。
そのまま、MaxImDLでキャリブレーションを取ってガイドしてみました。
キャリブレーションの軌跡が結構ナナメってましたネ。
極軸を合わさずに このグラフなら優秀ですね。
ベルト化したらどうなんだろう..... 想像してしまいます。
何分たっても変化が無いので
ひとっ風呂浴びててくることに....


戻ってみてみると より安定度が増してました(笑
このまま撮影したら視野回転しますが、これなら問題ないでしょう
とにかく御嶽遠征、三度も撃沈してますので今度こそは!!
やっと修理してたフルサイズの冷却カメラも英国から戻ってくるし............ がんばらにゃ




by makkachi | 2018-06-05 14:25 | ONSTEP | Comments(0)
